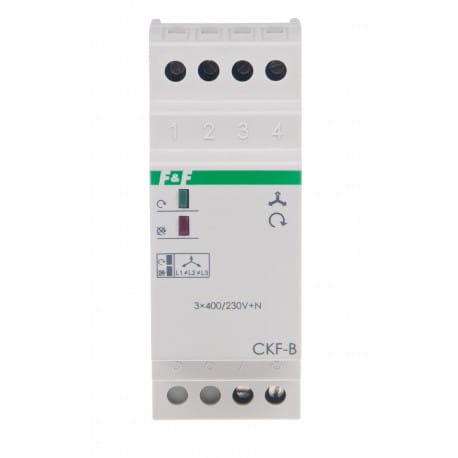

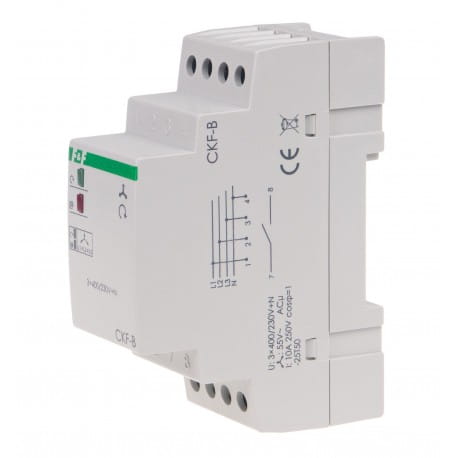

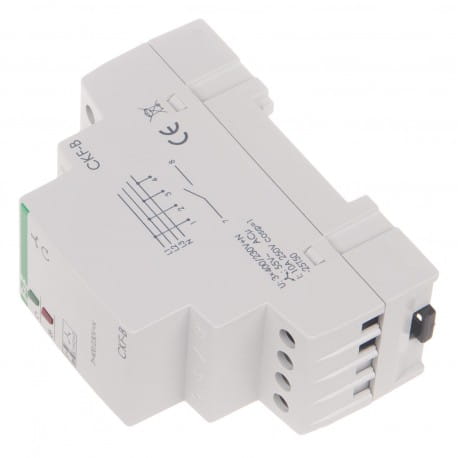

Czujnik kolejności i zaniku faz CKF-B 10A F&F
Opis
Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Pliki do pobrania:
Dane techniczne
Opcja | ze stałym progiem asymetrii napięciowej zadziałania |
Zasilanie | 3x400/230 [V] + N |
Styk | Separowany 1xNO |
Montaż | Na szynie (2 moduły) |
Prąd obciążenia | <10 [A] |
Kontrola zasilania | 2×LED |
Asymetria napięciowa zadziałania | 55 V~ |
Histereza napięciowa | 5 V~ |
Opóźnienie wyłączenia | 4 [s] |
Pobór mocy | 1,6 [W] |
Przyłącze | Zaciski śrubowe 2,5mm² |
Temperatura pracy | -25÷40°C |
Stopień ochrony | IP20 |
