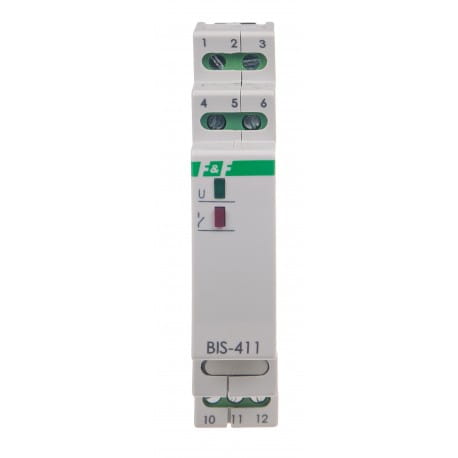

Przekaźnik bistabilny BIS-411 230V 16A 1mod F&F
Opis
Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
UWAGA!
BIS-411 może współpracować z przyciskami podświetlanymi (ΣI<5mA).
Pliki do pobrania:
Dane techniczne
Zasilanie | AC 100-265 [V] |
Funkcje | Włącz - Wyłącz |
Styk / prąd obciążenia AC-1 | separowany 1×NO/NC / <16A |
Opóźnienie zadziałania | 0,1÷0,2 [s] |
Sygnalizacja zasilania | LED zielona |
Sygnalizacja zadziałania | LED czerwona |
Pobór mocy (stan załączenia) | 0,6 [W] |
Pobór mocy (stan czuwania) | 0,15 [W] |
Temperatura pracy | -25÷50ºC |
Przyłącze | Zaciski śrubowe 2,5mm² |
Montaż | Na szynie (1 moduł) |
Stopień ochrony | IP20 |
