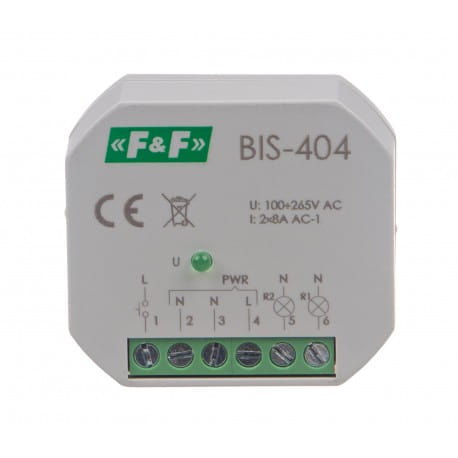

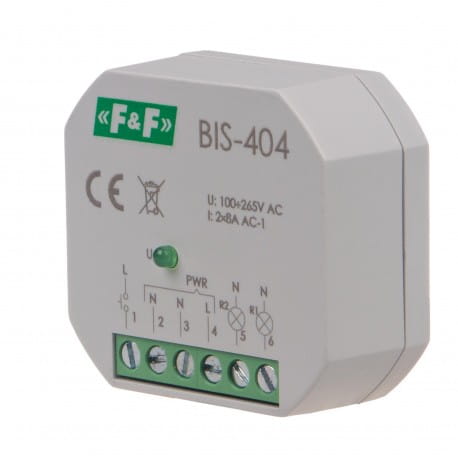

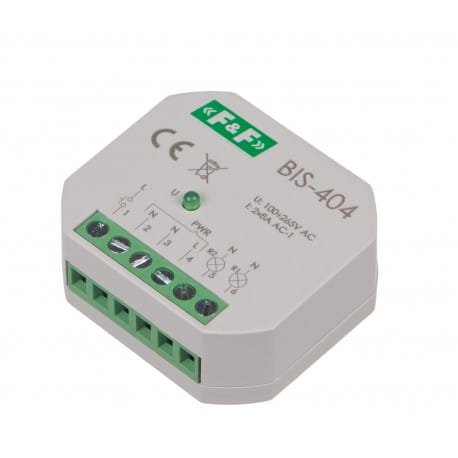

Przekaźnik bistabilny BIS-404 p/t 230V 10A F&F

Zdjęcia produktów to ilustracje poglądowe i mogą czasami nieznacznie różnić się od rzeczywistego wyglądu. Nie zmienia to jednak ich podstawowych właściwości.

Dostępność: w magazynie

Wysyłka w: do 48h

Cena brutto: 85,68 zł 85.68

Cena netto: 69,66 zł

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: F&F

Kod produktu: PRZEKAŹNIK-BISTABILNY-BIS-404-F&F

Opis

Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan nastepuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.

Przełączenie przekaźnika w kolejny stan cyklu następuje po kolejnym impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.

Uwaga!
BIS-404 może współpracować z przyciskami podświetlanymi

Pliki do pobrania:

Dane techniczne

Zasilanie	AC 100-265 [V]
Funkcje	Sekwencyjny (świecznikowy)
Styk / prąd obciążenia AC-1	2x [1NO] / 2x[<8A]
Opóźnienie zadziałania	0,1÷0,2 [s]
Sygnalizacja zasilania	LED zielona
Pobór mocy (stan załączenia)	0,6 [W]
Pobór mocy (stan czuwania)	0,15 [W]
Temperatura pracy	-25÷50ºC
Przyłącze	Zaciski śrubowe 2,5mm²
Wymiary	Ø54 (48×43mm), h=20mm
Montaż	W puszce p/t Ø60
Stopień ochrony	IP20
