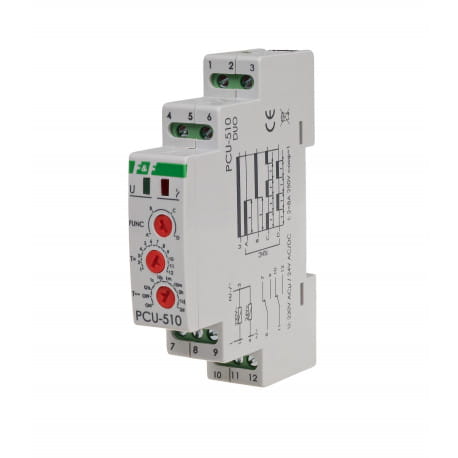

Przekaźnik czasowy PCU-510 DUO UNI 24-230V F&F

Dostępność: w magazynie
Wysyłka w: do 48h
Cena brutto: 106,08 zł 106.08
Cena netto: 86,24 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: F&F
Kod produktu: PRZEKAŹNIK-CZASOWY-PCU-510-DUO-F&F

Opis

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).


Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.


Zakresy czasowe

0,1s: 0,1÷1,2 s
   1s:         1÷12 s
 10s: 10÷120 s
  1m:          1÷12 min.
10m:     10÷120 min.
   2h: 2÷24 godz.
   1d:  1÷12 dni (24÷288 godz.)
   2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 8-9 i 11-12.

OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 8-7 i 11-10.

Dane techniczne

Zasilanie AC 230 [V] / AC/DC 24 [V]
Funkcja pracy Uniwersalny
Prąd obciążenia 2×( <8 [A] )
Styk separowany 2×NO/NC
Czas pracy 0,1s ÷ 576godz.
Opóźnienie zadziałania <50 [ms]
Sygnalizacja zasilania LED zielona
Sygnalizacja stanu styku LED czerwona
Pobór mocy 0,8 [W]
Temperatura pracy -25÷50°C
Przyłącze zaciski śrubowe 2,5mm²
Montaż Na szynę (1 moduł)
Stopień ochrony IP20
