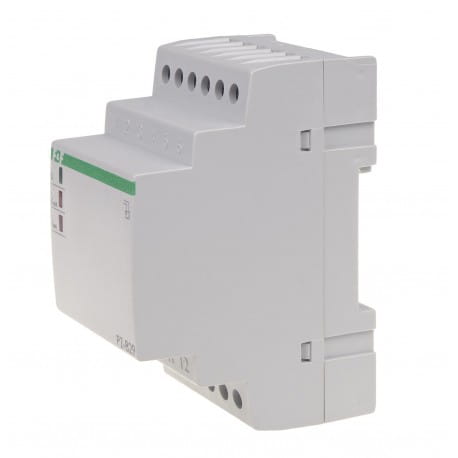

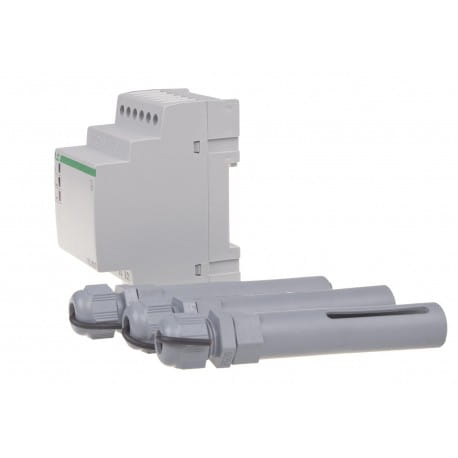

Przekaźnik kontroli poziomu cieczy PZ-829 dwustanowy F&F

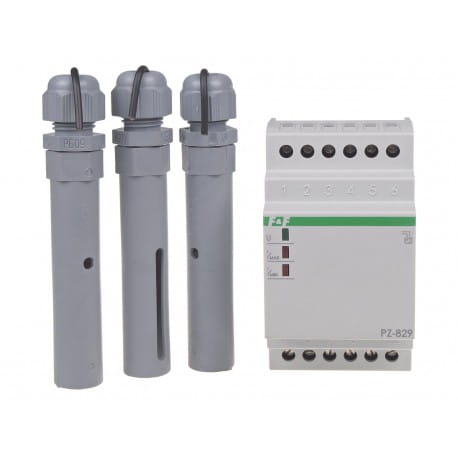

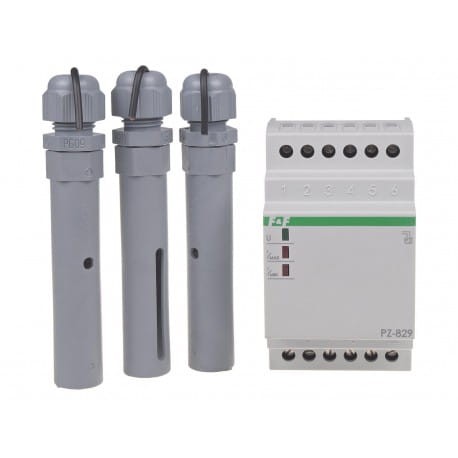

Zdjęcia produktów to ilustracje poglądowe i mogą czasami nieznacznie różnić się od rzeczywistego wyglądu. Nie zmienia to jednak ich podstawowych właściwości.

Dostępność: w magazynie

Wysyłka w: do 48h

Cena brutto: 267,67 zł

Cena regularna:

267.67

Najniższa cena z 30 dni przed obniżką:

Cena netto: 217,62 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: F&F

Kod produktu: PRZEKAŹNIK-KON-POZ-CIECZY-PZ-829-F&F

Opis

Przeznaczenie
Przekaźniki PZ-829 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania. Pozwalają na utrzymywania stanów minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

Działanie
Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o średnicy żyły do 1mm² i maksymalnej długości 100m .

Uwaga!
Zaciski 4-5-6 separowane od sieci.

Pliki do pobrania:

Dane techniczne

Ilość stanów	Dwustanowe
Z regulacją czułości	Nie
Zasilanie	AC 230 [V]
Prąd obciążenia	2x ( <16 [A] )
Styk	2× separowany 1P
Opóźnienie przełączenia styku (dla punktu MIN)	1-2 [s]
Opóźnienie przełączenia styku (dla punktu MAX)	<5 [s]
Napięcie wyjść pomiarowych	<6 [V]
Sygnalizacja zasilania	LED zielona
Sygnalizacja stanu pracy	2x LED czerwona
Pobór mocy	1,1 [W]
Przyłącze	zaciski śrubowe 2,5mm²
Montaż	Na szynie (3 moduły)
Typ sondy zalania	3xPZ2
Zaciski 4-5-6	Separowane od sieci transformatorów
Stopień ochrony	IP20
